Особенности конструкции паяных теплообменников

Паяный теплообменник даёт возможность не только сократить расходы на приобретение оборудования, но и уменьшить вложения в обслуживание аппарата. Использование безразборных систем паяного типа оказывается наиболее выгодным как с экономической, так и с технической точки зрения.

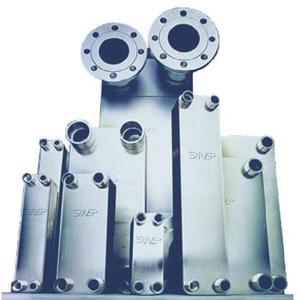

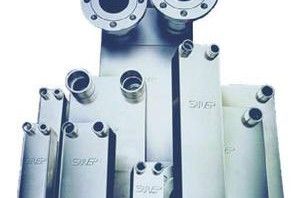

теплообменник пластинчатыйСтандартная конструкция паяного пластинчатого теплообменника представляет собой безразборный блок, который состоит из пакета теплообменных пластин, помещённых между торцевыми стенками.

Благодаря особому рельефу поверхности (V–образные гофры) и жёсткой стяжке внутри теплообменника образуется система каналов, по которой противотоком движутся рабочие жидкости.

Такая схема обеспечивает высокую турбулентность, что способствует снижению скорости накопления отложений. Паяный пластинчатый теплообменник  предполагает полное разделение рабочих сред, на 100% предупреждая смешение и возможные перетекания.

Материалы изготовление и преимущества теплообменников

Контактные пластины могут быть изготовлены из нержавеющей (AISI 316) или высоколегированной (SMO 254) стали. Пайку осуществляют медью. Полученная конструкция способна выдерживать значительные температурные перепады и большие давления, чем сопоставимый по мощности разборный теплообменник.

Рабочие жидкости попадают в теплообменный аппарат через входные патрубки. Уплотнительные прокладки расположены таким образом, чтобы в системе проводящих каналов распределение потоков происходило наиболее равномерно. Рельеф поверхности контактных пластин подбирается в зависимости от условий теплообменного процесса.

    Преимущества безразборных паяных теплообменников:

  • Паяное оборудование является самым компактным (в конструкции отсутствуют зажимы), то есть для его размещения требуется минимум полезной площади. Кроме того, безразборные аппараты выигрывают по весу (они в 10 раз легче аналогичного кожухотрубного оборудования).
  • Паяные теплообменники — одни из самых экономичных (при сопоставимой мощности такие аппараты стоят на 40% дешевле разборных).
  • Безразборное оборудование рассчитано на повышенные эксплуатационные нагрузки. Такой теплообменник выдерживает температурные режимы выше 120 С в подающем трубопроводе.
  • Паяные теплообменники характеризуются простым и умеренным по цене обслуживанием. В их конструкции обеспечена высокая турбулентность рабочих потоков, что способствует эффекту самоочистки. При отклонении рабочих параметров от расчётных применяют безразборную промывку оборудования.

Применение и ограничения по применению

Важнейшим условием эксплуатации паяных теплообменных аппаратов является отсутствие возможности накопления нерастворимых отложений. Также следует избегать вероятности разрушения медной пайки (это может произойти, если внутрь теплообменника попадут посторонние механические включения по причине недостаточной степени чистоты рабочей среды).

    Применение паяных пластинчатых теплообменников:

  • Горячее водоснабжение и системы отопления (котельные, тепловые пункты на частных, коммунальных и промышленных объектах).
  • Холодильные и климатические системы (паяное оборудование используют в качестве испарителей и конденсаторов).
  • Системы охлаждения в пищевой промышленности. Паяные пластинчатые теплообменники находят применение в тех сферах, где установка пластинчатого разборного оборудования невозможна или тогда, когда использовать паяный аппарат более выгодно.
