Схемы подключения магнитного пускателя

Электромагнитный пускатель аппарат, который предназначается для запуска или остановки установки. Так же он предназначен для защиты трех фазовых асинхронных двигателей, которые имеют короткозамкнутый ротор. Единственным элементом магнитного пускателя является трех полюсный электромагнитный контактор переменного тока. Основными параметрами данного пускателя являются напряжение и номинальный ток коммутирующей цепи, а так же коммутационная механическая износостойкость и способность.

Износостойкость коммутационных аппаратов, проверяются условиями, которые модулируют включение и выключение двигателя. Пускателям автоматического управления, предъявляют очень высокие требования по износостойкости. Стоит отметить, что пускатели ПМ по своей износостойкости делятся на три категории А, Б, и В.
Самую высокую износостойкость имеют аппараты, которые относятся к классу А, а самую низкую имеет класс В.

Пускатели работают в одном или в нескольких режимах: продолжительный, прерывисто-продолжительный (в течение 8 часов), кратковременном и повторно-кратковременном.

Магнитный пускатель является аппаратом для дистанционного управления. Электродвигатели имеют аппарат защиты и кнопочную станцию. Для его подключения следует подробно изучить точную инструкцию.

Первым действием будет включение питания, автоматическим выключателем QF, затем следует нажать кнопку «Пуск». И напряжение попадает на катушку магнитного пускателя КМ1, по разомкнутому контакту.

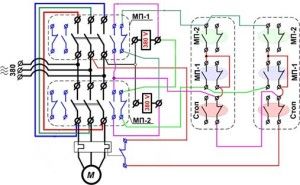

Единственным отличием между не реверсивным и реверсивным пускателем, является магнитный пускатель и кнопка реверса.

Подключение электродвигателей по схеме треугольника и звезды
Для подключения трехфазных электродвигателей, применяют подключение «звездой» и «треугольника».  Что бы произвести подключение трехфазного двигателя «звездой», необходимо концы статарных обмоток, соединить вместе. Для подключения «треугольником» нужно обмотки электродвигателя соединять таким образом, что бы один конец соединялся с началом другой и т.д.

Подключать напряжение следует через контакт NC, реле К1, затем через контакт NC K2, в катушку пускателя КЗ. И сработает реле времени, которое совмещенное с пускателем К1, отключает КЗ, а включает К2. Из-за этого происходит замыкание силовых контактов К2, и идет подача напряжения на концы электродвигателей V2 U2 и W2. Так происходит включение электродвигателя по схеме треугольник.
