Токарные станки. Разновидность

Токарные станки используют для точения наружных, торцевых, внутренних поверхностей; для нарезания любых видов резьбы, высверливания отверстий различного диаметра, подрезки торцов. Режущим инструментом являются резцы разнообразных форм. Если есть специальные приспособления станок используют для фрезерования, шлифования, нарезания зубьев и др. Они подразделяются на горизонтальные и вертикальные. Наиболее популярными остаются: сверлильные, с ЧПУ, винторезные и другие токарные станки.

Настольные токарные станки маленькие по своим габаритам. Их используют в производстве часов, приборов, в домашних мастерских и при изготовлении инструментов. Трубонарезные станки применяют для обработки труб различного диаметра. Применяются в мелкосерийном и серийном производстве. Часто в серийном производстве, для работы с заготовками сложной конфигурации, применяются токарно-револьверные станки. Вот токарные станки по металлу JET отличный пример такого оборудования.

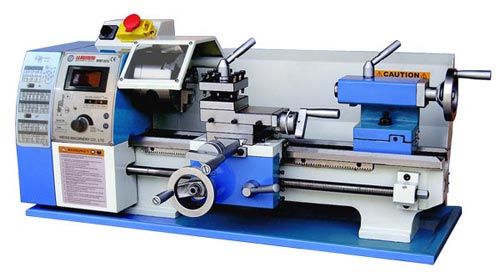

Как устроен станок

Станина – это основа токарного станка. К этой опоре прикрепляются все другие узлы станка. Одно из главных требований – это ее прочность. Вес станины служит весомым значением т.к. чем больше ее масса, тем меньше вариантов ее опрокидывания. Уровень вибрации должен быть сведен к минимум. К основным узлам токарного станка: коробка подач, задняя бабка, передняя (шпиндельная) бабка, станина и суппорт с фартуком.

Передняя бабка – это одна из сложных составляющих в станке. Она жестко закрепляется на станине, включает в себя блок электронного управления и редуктор, на котором установлен шпиндель. По направляющим станины двигаются задняя бабка и суппорт. Электродвигатель спрятан под кожухом передней бабки. Задняя бабка, совершает перемещения горизонтально оси вращения по станине. Она используется, чтобы прижать заготовку к ведущему центру, который расположен на шпинделе. На пиноль, что является составной частью задней бабки, прикрепляется центр (не вращающийся или вращающийся), который примыкает своим острием в деталь. Заготовку можно закрепить в патроне шпинделя или в центрах задней или передней бабки.

При помощи керна помечают на торцах середину заготовки. Это нужно для верной установки ее в центрах. В соответствии с режимом резания можно регулировать скорость вращения заготовки. Подручник служит опорой для резца. Его устанавливают между бабками на необходимой длине от оси вращения заготовки, его положение по высоте легко отрегулировать. Суппорт несет ответственность за точное перемещение и жесткое крепление по всем трем координатам резца.

Важный параметр токарных станков остается расстояние между центрами. Оно не прописано для большинства токарных станков с большой массой.
