Измерительные микровольтметры

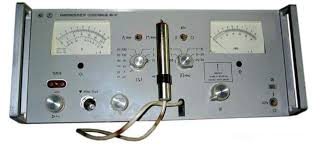

Для измерения величины или уровня напряженности электромагнитных полей в месте установки приемных антенн СКТВ можно использовать селективные микровольтметры, производимые в Германии. Микровольтметр построен по принципу супергетеродинного радиовещательного приемника с выходными индикаторами в виде стрелочного прибора и громкоговорителя. Он работает во всем ОВЧ диапазоне, где расположены 12 телеканалов эфирного телевидения и все дополнительные каналы СКТВ. Микровольтметр позволяет измерять уровни сигналов несущих изображения и звука в диапазоне 6 70 дБ/мкВ. Это дает возможность использовать для измерения уровней ТВ радиосигналов в распределительных сетях СКТВ.
Если головная станция СКТВ принимает ТВ радиосигнал УВЧ диапазона, то для измерения его уровня необходим селективный вольтметр, который работает на частотах 26 1000 МГц. Однако он имеет большие габаритные размеры и массу. Также его можно применить, чтобы проверить работоспособность жесткого диска на компьютере.

Распределительная сеть СКВТ

Распределительная сеть СКТВ содержит большое число соединительных линий, выполненных в виде отрезков коаксиального кабеля. Для эффективной работы этих линий необходимо их тщательное согласование с обеих сторон с целью обеспечения режима бегущей волны электрического сигнала. Однако, как было показано в гл, 4 и 5, в реальности всегда имеются волны, отраженные от неоднородностей в кабеле и в соединениях. Поэтому при строительстве и эксплуатации распределительной сети необходим контроль за коэффициентами стоячих или бегущих волн. Он осуществляется измерителем модуля коэффициентов передачи и отражения Р-2-73, который работает в диапазоне частот 0,01 1,25 ГГц и позволяет измерить КСВН в пределах 1,07 5 единиц. Этим же прибором можно измерять коэффициент передачи участка распределительной сети в пределах —50 +30 дБ. Прибор дает возможность документировать выполненные измерения, что удобно при составлении технического паспорта СКТВ.

Необходимый прибор для настройке СКВТ

Весьма необходимым прибором при настройке СКТВ является Х1-42, предназначенный для исследования АЧХ радиотехнических устройств. Диапазон его рабочих частот 0,5 1250 МГц перекрывает все пять частотных диапазонов, отведенных для телевещания, а также полностью диапазон частот работы современных СКТВ 45 500 МГц. График зависимости коэффициента передачи от частоты воспроизводится на экране электронно-лучевой трубки. В приборе предусмотрена возможность дискретной регулировки выходного напряжения в пределах 70 дБ. С помощью XI-42 можно проверить АЧХ магистральных и домовых усилителей, участков распределительной сети, корректоров частотной характеристики и других устройств.
