Комбинированные системы теплоснабжения

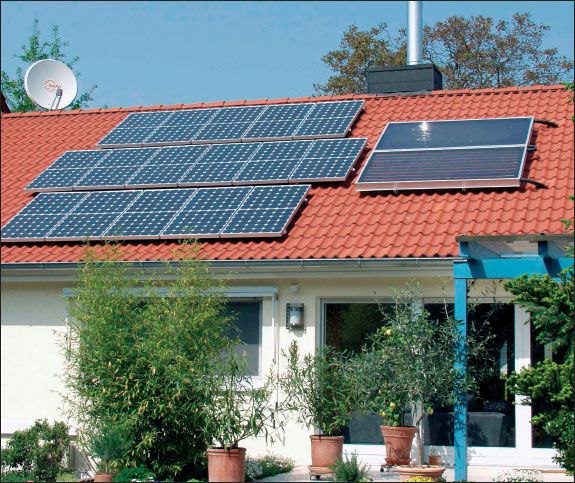

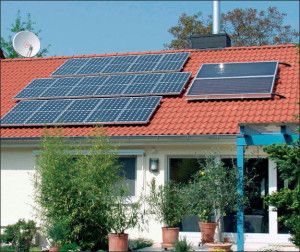

A25-11_7В систему солнечного теплоснабжения входит солнечный коллектор, установки управления с насосами, бак-аккумулятор, соединительные элементы, арматура, расширительный бак, опорные конструкции.

Коллектор.

В нем осуществляется превращение солнечной энергии в тепловую. Проходящая через коллекторную панель жидкость, в результате нагревается. Такие установки желательно монтировать в южном направлении. Для достижения наибольшей эффективности в летнее время года, угол наклона коллектора должен быть 25-35?. Для установок, которые планируется использовать круглый год, он составляет 40-60?.

Бак-аккумулятор.

Комбинированные системы теплоснабжения способны аккумулировать солнечную энергии, чтобы была возможность использовать ее в разное время суток. Данную функцию и выполняет бак-аккумулятор. Такие бойлеры способны работать исключительно в помещении. Они могут быть с одним или двумя теплообменниками.

Контроллер.

Представляет собой обязательный элемент, без которого невозможно управление системой теплоснабжения. Он предназначен для контроля за процессом нагрева и состояния гелиосистемы. От контроллера в большей степени зависит ее безопасность и эффективность.

Насосная станция.

Необходима в установках с принудительной циркуляцией. Ее мощность может зависеть от некоторых факторов: количества коллекторов, используемого теплоносителя, диаметра и длины трубопровода, соединяющего солнечный коллектор и бак. Насосная станция обеспечивает циркуляцию теплоносителя в коллекторном круге.

Соединительные элементы.

К ним относятся трубы и теплоизоляция. Трубы должны быть изготовлены из металла, учитывая высокие температуры, используемые в данных системах. Их диаметр подбирают индивидуально. Теплоизоляция, кроме владения устойчивостью к высоким температурам, не должна впитывать влагу, а также не давать усадку.

Расширительные баки и арматура.

Расширительный бак используют в целях компенсации изменений объемов жидкости, что происходит вследствие ее нагрева. Арматура должна отличаться длительностью эксплуатации и надежностью.

Опорные металлоконструкции.

В качестве материала для всех конструкций и крепежных элементов необходимо выбрать коррозийно-устойчивый металл (нержавеющую сталь, анодированный алюминий). Они должны быть рассчитаны на большую скорость ветра, вплоть до 30 метров за секунду.
